Van hơi điện khí nén đóng vai trò quan trọng trong các hệ thống tự động hóa công nghiệp, giúp kiểm soát và điều tiết dòng chảy của khí nén một cách hiệu quả. Tuy nhiên, với sự đa dạng về chủng loại và chức năng, việc phân biệt các loại van này có thể trở nên phức tạp đối với người dùng. Bài viết này, thép Phú Thành sẽ giúp bạn hiểu rõ hơn về các loại van hơi điện khí nén phổ biến, từ đó lựa chọn được thiết bị phù hợp nhất cho nhu cầu sử dụng của mình.

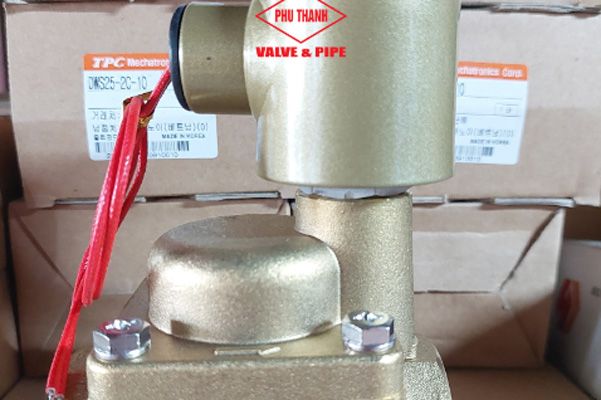

Khái niệm van hơi điện khí nén?
Van điện từ khí nén (Pneumatic Solenoid Valve) hay còn gọi là van đảo chiều, là thiết bị điều khiển lưu lượng dòng chảy của khí, phân chia luồng khí thành các đường dẫn khác nhau trong hệ thống bằng cách sử dụng dòng điện để tạo ra từ trường điều khiển van đóng mở.
Có nhiều loại van điện từ khí nén tùy theo mục đích sử dụng và vị trí lắp đặt, chẳng hạn như van điện từ khí nén 2/2, 3/2, 5/2 và 5/3. Van điện từ có ưu điểm là hoạt động nhanh, ổn định và dễ dàng vận hành. Chúng được ứng dụng rộng rãi trong các hệ thống khí nén, nước, dầu, khí và hơi.
Cấu tạo van điện từ khí nén?
Cấu tạo van điện từ khí nén cơ bản gồm hai phần chính:
Phần đầu coil điện – van hơi điện khí nén
- Cuộn coil: Là bộ phận tạo ra lực từ khi được cấp điện.
- Thân coil: Có nhiệm vụ bảo vệ và cố định cuộn coil.
- Kim loại dẫn từ: Là bộ phận truyền lực từ cuộn coil sang phần thân van
Phần thân van điện từ
- Thân van: Được làm bằng kim loại như nhôm, thép không gỉ, đồng thau,… có nhiệm vụ chứa các bộ phận khác của van và tạo ra các cổng khí.
- Piston: Là bộ phận chuyển động lên xuống để đóng/mở các cổng khí.
- Gioăng: Có nhiệm vụ làm kín các khe hở giữa các bộ phận để đảm bảo khí nén không bị rò rỉ.
- Cổng khí: Là các lỗ trên thân van để khí nén đi vào, ra hoặc xả.
- Bộ phận điều chỉnh: Có nhiệm vụ điều chỉnh lưu lượng khí nén đi qua van

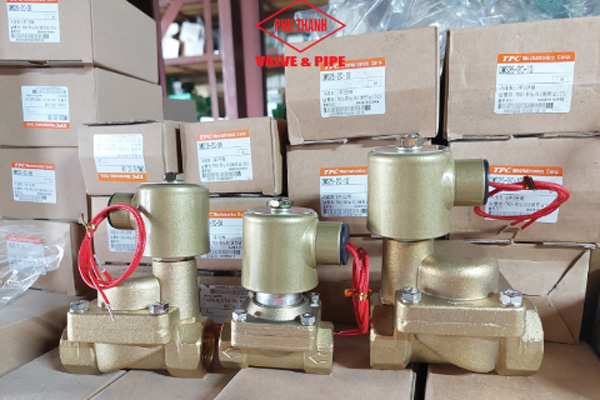

Phân loại van điện từ khí nén?
Van điện từ khí nén được phân loại theo số lượng cổng (ký hiệu: X/Y) và số vị trí điều khiển (số trạng thái ổn định):
- Ví dụ: Van 5/2 có 5 cổng (2 cổng khí vào, 2 cổng khí ra và 1 cổng xả) và 2 vị trí điều khiển
Một số loại van điện từ khí nén thông dụng:
- Van 2/2: 2 cổng, 2 vị trí (đóng/mở)
- Van 3/2: 3 cổng, 2 vị trí
- Van 5/2: 5 cổng, 2 vị trí (loại phổ biến)
Ngoài ra, van còn được phân loại theo các yếu tố khác như:
- Điện áp cuộn coil
- Cách thức hoạt động (thường đóng, thường mở)
- Lưu lượng khí nén
Lưu ý khi chọn van điện từ khí nén?
Việc lựa chọn van điện từ khí nén phù hợp đóng vai trò quan trọng trong hiệu quả hoạt động của hệ thống khí nén. Dưới đây là một số yếu tố cần cân nhắc khi chọn van điện từ khí nén:
– Loại van:
- Xác định số lượng cổng và vị trí điều khiển cần thiết cho ứng dụng của bạn.
- Một số loại van phổ biến bao gồm van 2/2, 3/2, 5/2.
– Kích thước cổng: Lựa chọn kích thước cổng phù hợp với lưu lượng khí nén yêu cầu.
– Áp suất làm việc: Chọn van có áp suất làm việc tối đa lớn hơn hoặc bằng áp suất khí nén trong hệ thống.
– Điện áp: Lựa chọn điện áp cuộn coil phù hợp với nguồn điện sẵn có.
– Loại kết nối: Xác định loại kết nối phù hợp với hệ thống khí nén của bạn, phổ biến nhất là ren và rắc co.
– Chất liệu: Lựa chọn chất liệu van phù hợp với môi trường làm việc, ví dụ như đồng thau cho môi trường ẩm ướt hoặc thép không gỉ cho môi trường khắc nghiệt.
– Thương hiệu: Ưu tiên lựa chọn van điện từ khí nén từ các thương hiệu uy tín để đảm bảo chất lượng và độ bền.
Hy vọng qua những chia sẻ trên của Thép Phú Thành đã giúp bạn hiểu rõ hơn về van điện từ khí nén và đưa ra quyết định đúng đắn khi lựa chọn nhà sản xuất.
