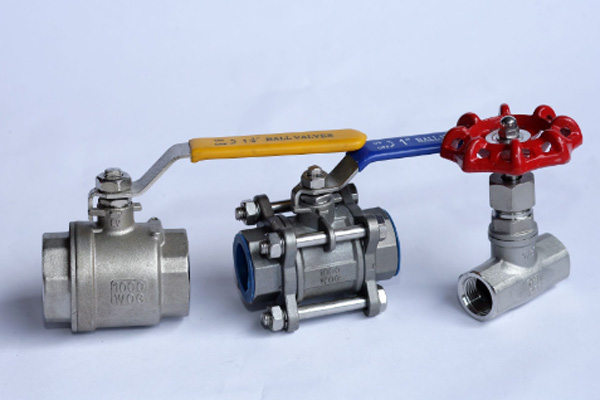

Van bi inox hay còn gọi là stainless steel ball valve, là một thiết bị không thể thiếu trong các hệ thống công nghiệp hiện đại. Với cấu tạo đơn giản nhưng vô cùng hiệu quả, van inox đóng vai trò quan trọng trong việc điều chỉnh dòng chảy của chất lỏng và khí.
Bài viết này, Thép Phú Thành sẽ đi sâu vào nguyên lý làm việc của van inox, giúp bạn hiểu rõ hơn về cách thức hoạt động cũng như những ưu điểm nổi bật của loại van này.
Thông số kỹ thuật của van bi inox
- Kích thước: DN15 – DN1000
- Chất liệu: inox 201, inox 304, inox 316
- Tiêu chuẩn mặt bích: JIS, BS, ANSI
- Dạng kết nối: Lắp bích, nối ren
- Kiểu điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén
- Nhiệt độ làm việc: Tối đa 250 độ C
- Áp lực làm việc: PN10, PN16, PN25, PN40
- Môi trường làm việc: Nước sạch, nước thải, môi trường có chất ăn mòn
- Xuất xứ: Trung Quốc, Hàn Quốc, Nhật Bản,…
Cấu tạo và Nguyên lý hoạt động của van bi inox
Van inox gồm hai bộ phận chính: bộ phận điều khiển và phần van bi inox.
- Bộ phận điều khiển: Được sử dụng để điều khiển trực tiếp quá trình đóng mở của van. Có hai loại điều khiển:
- Điều khiển cơ: Sử dụng sức người trực tiếp.
- Điều khiển tự động hóa: Bằng điện hoặc khí nén.
- Phần van bi inox: Kết nối trực tiếp với đường ống, gồm thân van, quả bi, gioăng làm kín và các bộ phận khác. Quả bi tiếp xúc trực tiếp với lưu chất trong đường ống, có khả năng ngăn chặn hoặc cho phép lưu chất đi qua.
Nguyên lý hoạt động của van bi inox phụ thuộc vào loại bộ điều khiển:

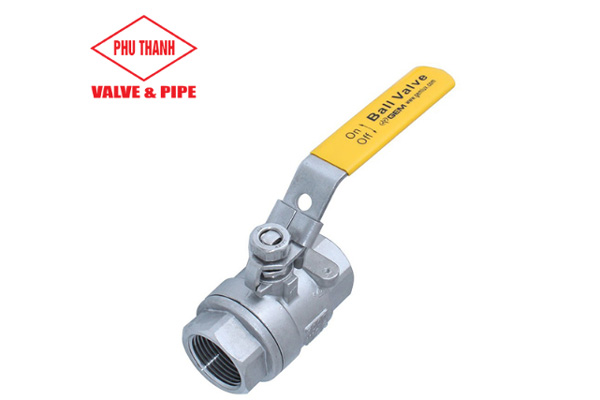

Lấy ví dụ điển hình là Van bi inox tay gạt:
- Mở van: Gạt tay gạt sang bên phải đến khi song song với đường ống.
- Đóng van: Làm ngược lại quá trình mở.
- Có thể mở hoặc đóng không hoàn toàn tùy nhu cầu sử dụng.
Ngoài ra, còn có các nguyên lý hoạt động của van bi inox như:
- Van bi điều khiển khí nén.
- Van bi điều khiển điện.
Phân loại van inox
Van bi inox (stainless steel ball valve) được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm kiểu kết nối, cấu tạo, và ứng dụng. Dưới đây là một số phân loại phổ biến của van bi inox:
Phân loại theo kiểu kết nối
- Kết nối ren: Phổ biến trong các hệ thống có kích thước nhỏ và trung bình, dễ lắp đặt và tháo rời.

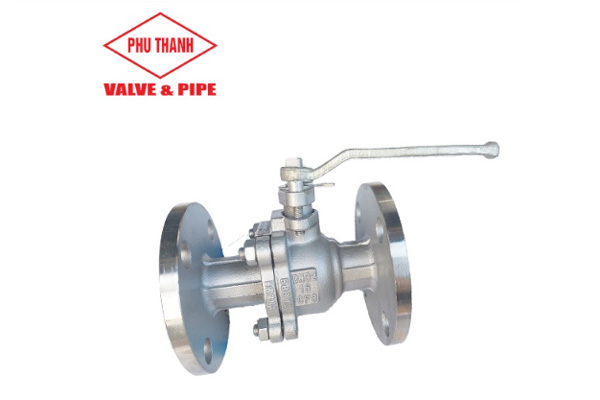

- Kết nối mặt bích: Thường dùng cho các hệ thống lớn, yêu cầu độ kín cao và dễ bảo trì.
Phân loại theo cấu tạo
- Van bi 2 ngã: Loại van bi cơ bản với hai cửa để điều chỉnh dòng chảy đơn giản.
- Van bi 3 ngã: Có ba cửa, dùng để chuyển hướng dòng chảy hoặc trộn các dòng chảy khác nhau.
- Van bi dạng V port: Lỗ của van có hình chữ V, cho phép điều khiển dòng chảy chính xác hơn.
Phân loại theo ứng dụng
- Van inox tiêu chuẩn: Sử dụng rộng rãi trong các hệ thống công nghiệp với yêu cầu chịu áp suất và nhiệt độ cao.
- Van bi chịu nhiệt: Được thiết kế để chịu được nhiệt độ cực cao, lên đến 210ºC
Ứng dụng của van inox là gì?
Van inox (stainless steel ball valve) được sử dụng rộng rãi trong nhiều lĩnh vực nhờ vào các ưu điểm về độ bền, khả năng chống ăn mòn và tính linh hoạt. Dưới đây là một số ứng dụng tiêu biểu của van bi inox:
- Hệ thống đường ống công nghiệp: dẫn dầu, khí gas, hơi nóng, nước
- Ngành thực phẩm và dược phẩm: với ưu điểm dễ dàng vệ sinh và đạt tiêu chuẩn an toàn.
- Hệ thống nước sinh hoạt, cấp nước.
- Hệ thống khí nén.
- Ngành hóa chất.
Ngoài ra, ống van inox còn được dùng trong các ứng dụng khác đòi hỏi khả năng chịu đựng môi trường khắc nghiệt.
Hy vọng qua những chia sẻ trên của Thép Phú Thành đã giúp bạn hiểu rõ hơn van bi inox cũng như ứng dụng của van bi inox. Cảm ơn bạn đã theo dõi bài viết!
