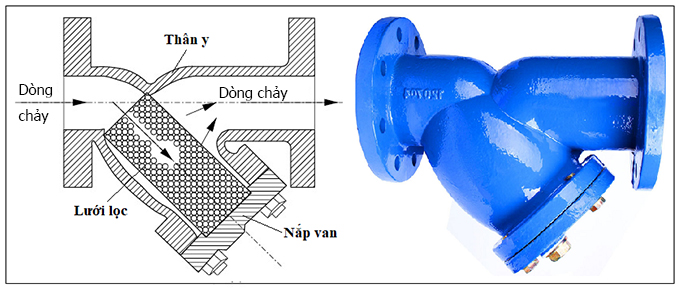

Thân y lọc nước là toàn bộ phần bao bọc bên ngoài được đúc từ gang, đồng, thép không gỉ hoặc nhựa. Thân Y lọc có thiết kế hình chữ Y. Hai đầu thân van có hai mặt bích hoặc ren để kết nối với đường ống và các thiết bị khác để cho dòng lưu chất đi qua được kín hoàn toàn, tránh bị rò rỉ, thất thoát lưu chất.
Đây là bộ phận chính trực tiếp làm nhiệm vụ lọc rác và lọc cặn bẩn. Lưới được đặt nghiêng so với thân van 1 góc 45 độ. Lưới cho phép chất lỏng đi qua và giữ lại cặn, rác lẫn trong lưu chất. Tùy thuộc vào hệ thống, kích cỡ của van mà lỗ mắt cáo của lưới lọc có thể to hoặc nhỏ, thưa hoặc dày để đảm bảo phù hợp với hệ thống sử dụng.
Bên dưới phần lưới lọc là núm khóa, được thiết kế với mục đích vệ sinh lưới lọc thường xuyên.
Lưới lọc được làm từ thép không gỉ (Inox) có thể tháo ra để vệ sinh dễ dàng. Lưới lọc có hai dạng:
– Lưới lọc đan: Đây là dạng lưới lọc được đan từ các sợi kim loại nhỏ, có thể tạo ra kích thước lỗ nhỏ nhiều so với loại lưới đục lỗ. KÍch thước lỗ có thể nhỏ lên tới 0,07 mm. Lưới lọc đan được sử dụng để loại bỏ các hạt nhỏ hơn so với lưới lọc đục lỗ.
– Lưới lọc đục lỗ: Được làm bằng cách đục số lượng lớn lỗ trên tấm kim loại (làm từ thép không gỉ). Các tấm kim loại được đục lỗ, sau đó đượ cuộn thành hình ống và hàn lại mép với nhau. Đây là những lưới lọc tương đối thô và kích thước lỗ thường dao động từ 0.7 – 3.1 mm. DO vậy lưỡi đục lỗ chỉ thích hợp để loại bỏ các mảnh vụn nhỏ ở đường ống.
Nắp van được chế tạo cùng vật liệu với thân van, nắp y lọc được kết nối với thân van bằng bu-lông, có thể tháo dễ dàng để vệ sinh hoặc thay thế lưới lọc.
Mục đích của việc sử dụng Y lọc trong hệ thống ống là loại bỏ các hạt, rác, cặn bẩn không mong muốn khỏi dòng lưu chất, khí hoặc chất lỏng bằng cách sử dụng lưới lọc. Điều này giúp tránh gây hư hỏng cho các van, máy bơm và các thiết bị khác. Y lọc có thể xem là một thiết bị không thể thiếu trong hệ thống đường ống.
Y lọc có thể được lắp đặt ở đầu hệ thống đừng ống ngay sau máy bơm để bảo vệ chúng khỏi các mảnh vụn xây dựng có thể còn sót lại trong đường ống. Ngoài ra còn có thể được lắp đặt ngay trước các loại thiết bị khác, các loại van để bảo vệ chúng khỏi các cặn bẩn có thể bị bong ra từ chính đường ống và các thiết bị trên toàn bộ hệ thống.
Van Y lọc có thể được lắp ở vị trí ngang hoặc dọc, lưới lọc hướng xuống dưới. Điều này cho phép lưới lọc loại bỏ được rác, chất cặn bã ở vị trí thấp nhất.
Trong các hệ thống ống hơi hoặc khí, Lọc Y cần được lắp đặt sao cho bầu lọc nằm trong mặt phẳng ngang. Điều này sẽ ngăn việc tích tụ lưu chất trong bầu lọc làm xói mòn hoặc ảnh hưởng tới quá trình lưu chất di chuyển.
Trong các hệ thống chất lỏng, bầu lọc cần được đặt hướng xuống dưới. Khi này, các mảnh vụn, rác thải sẽ bị loại bỏ không bị hút ngược dòng vào đường ống trong điều kiện dòng chảy thấp.
Không nên lắp đặt Y lọc nước với dòng chảy hướng từ dưới lên vì như vậy các mảnh vỡ, rác hải sẽ quay trở lại đường ống.
5. Ưu điểm khi sử dụng Y Lọc nước
– Hoạt động liên tục, Không làm gián đoạn dòng chảy.
– Dễ dàng lắp đặt, bảo trì, bảo dưỡng, vệ sinh lưới lọc dễ dàng.
– Sử dụng linh hoạt có thể lắp đặt ở nhiều vị trí khác nhau.
– Có giá thành thấp so với các loại van khác.
– Phù hợp với nhiều ứng dụng khác nhau.
– Có cấu tạo đơn giản, chỉ cần thao tác mở nắp van là có thể lấy cặn bẩn và rác ra khỏi van.
– Van lọc Y có thể được làm từ nhiều loại vật liệu. Loại vật liệu bạn chọn phụ thuộc vào ngành công nghiệp và ứng dụng được sử dụng.
6. Các loại van Y lọc
6.1. Y lọc Gang

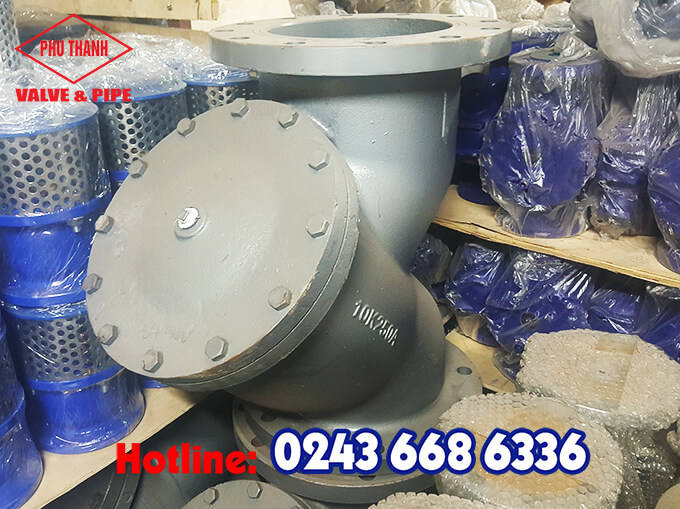

Y lọc gang là loại Y lọc thường đượ c sử dụng nhiều nhất vì chi phí thấp hơn các loại Y lọc khác. Y lọc gang được dùng trong các hệ thống mà áp suất và nhiệt độ của lưu chất không cao và hệ thống không bị sốc áp và sốc nhiệt cao. Y gang hay được dùng cho các ứng dụng nước.
6.2. Y lọc đồng
Y lọc đồng thường được dùng trong các môi trường nước lợ, nước mặn và nước biển. Bên cạnh đó, Y lọc còn được dùng trong các môi trường nước sạch, nước sinh hoạt. Giá thành của y lọc đồng cao hơn Y gang.
6.3. Y lọc thép
Y lọc thép được dùng ở những môi trường đặc thù có nhiệt độ và áp suất cao – nơi xảy ra sốc nhiệt và áp cao. Bên cạnh đó, Y lọc thép cũng được dùng nhiều ở nơi có thể cháy nổ.
6.4. Y lọc inox (Thép không gỉ)
Y lọc Inox được chế tạo hoàn toàn từ Inox 304, 316 có khả năng chống ăn mòn, chống bám bẩn và dễ dàng làm sạch. Y lọc Inox được dùng nhiều trong các nhà máy hóa chất, thực phẩm, đồ uống…
Ngoài cách phân loại bằng chất liệu van Y lọc còn được phân loại bằng cách kết nối gồm có:
– Lọc y nối ren: Thường đối với các Y lọc có kích thước từ DN50 trở xuống hay lắp bằng cách nối ren
– Lọc y lắp bích: Thường dùng với các hệ thống lớn có kích thước từ DN50
